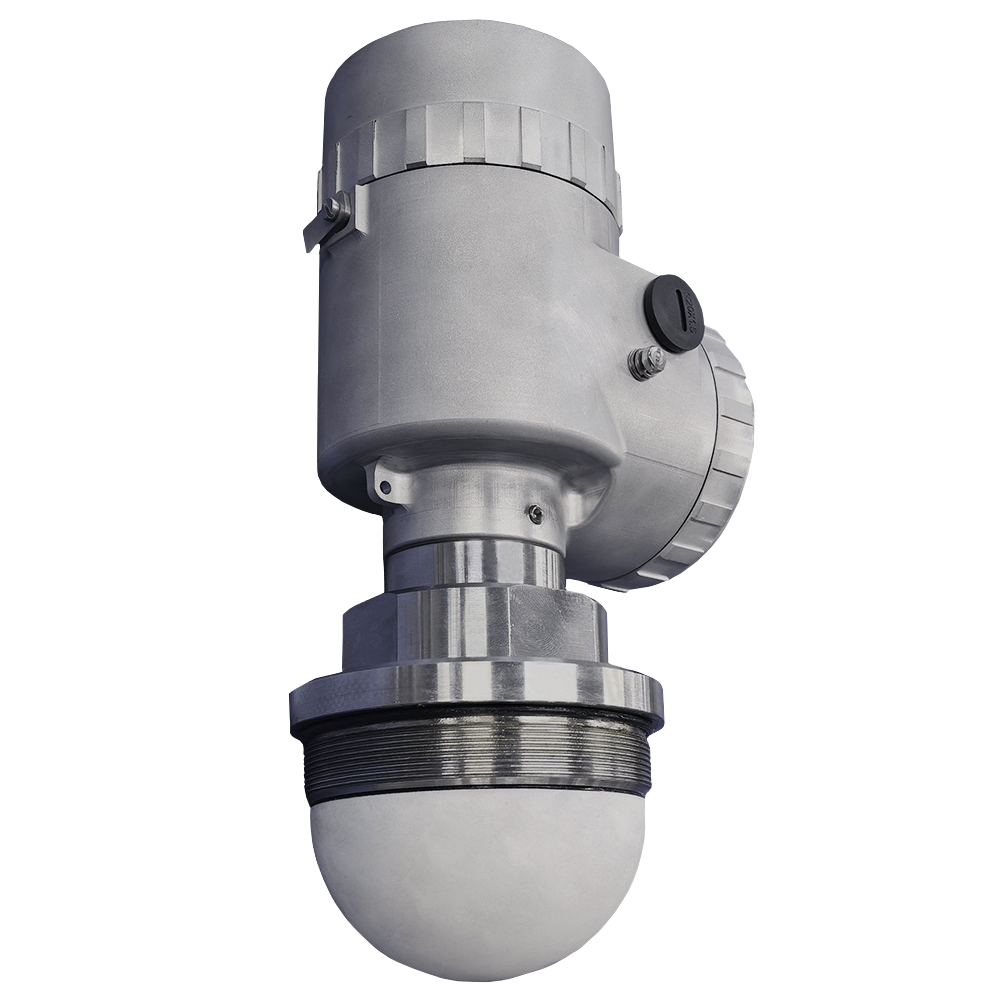

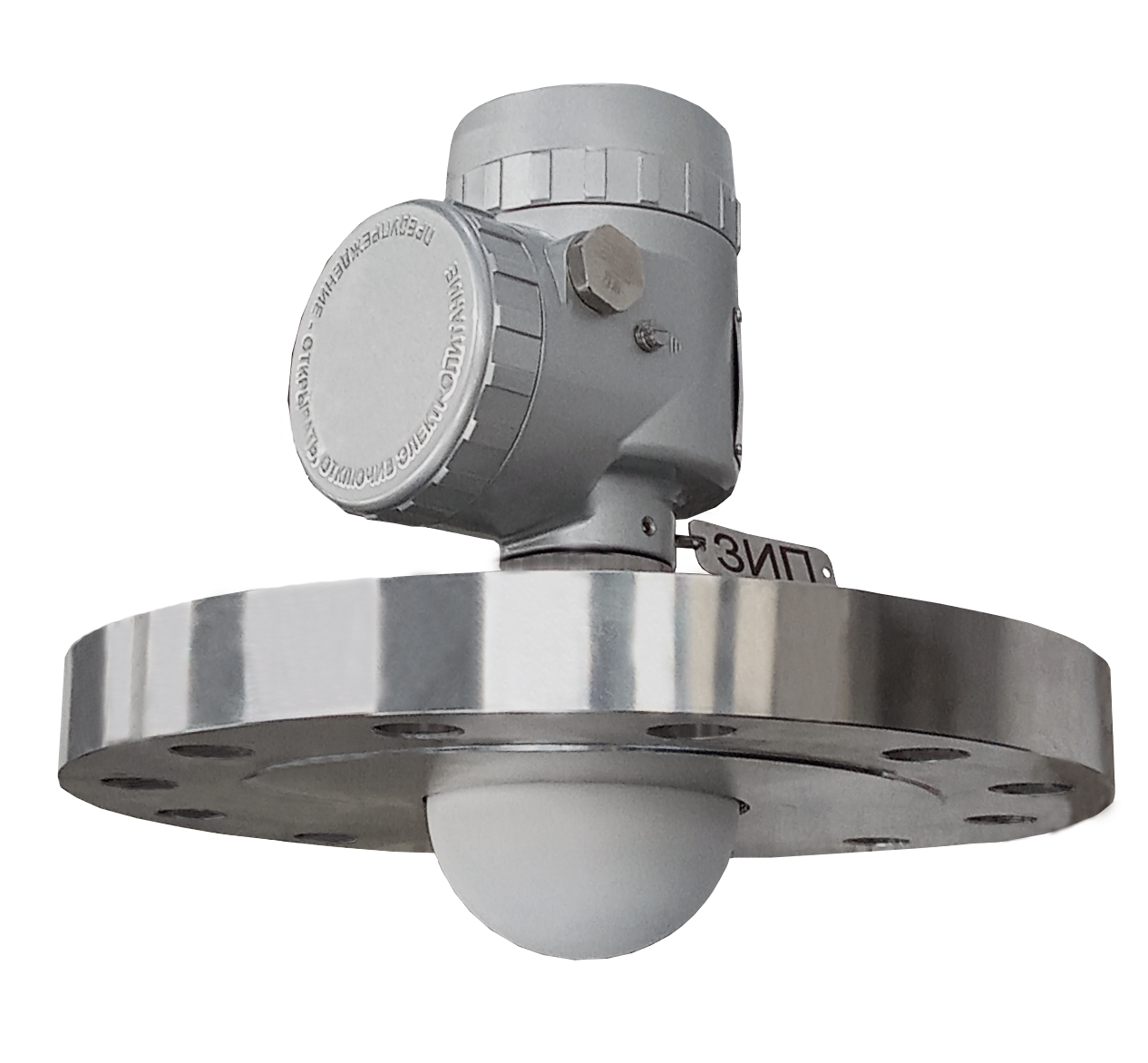

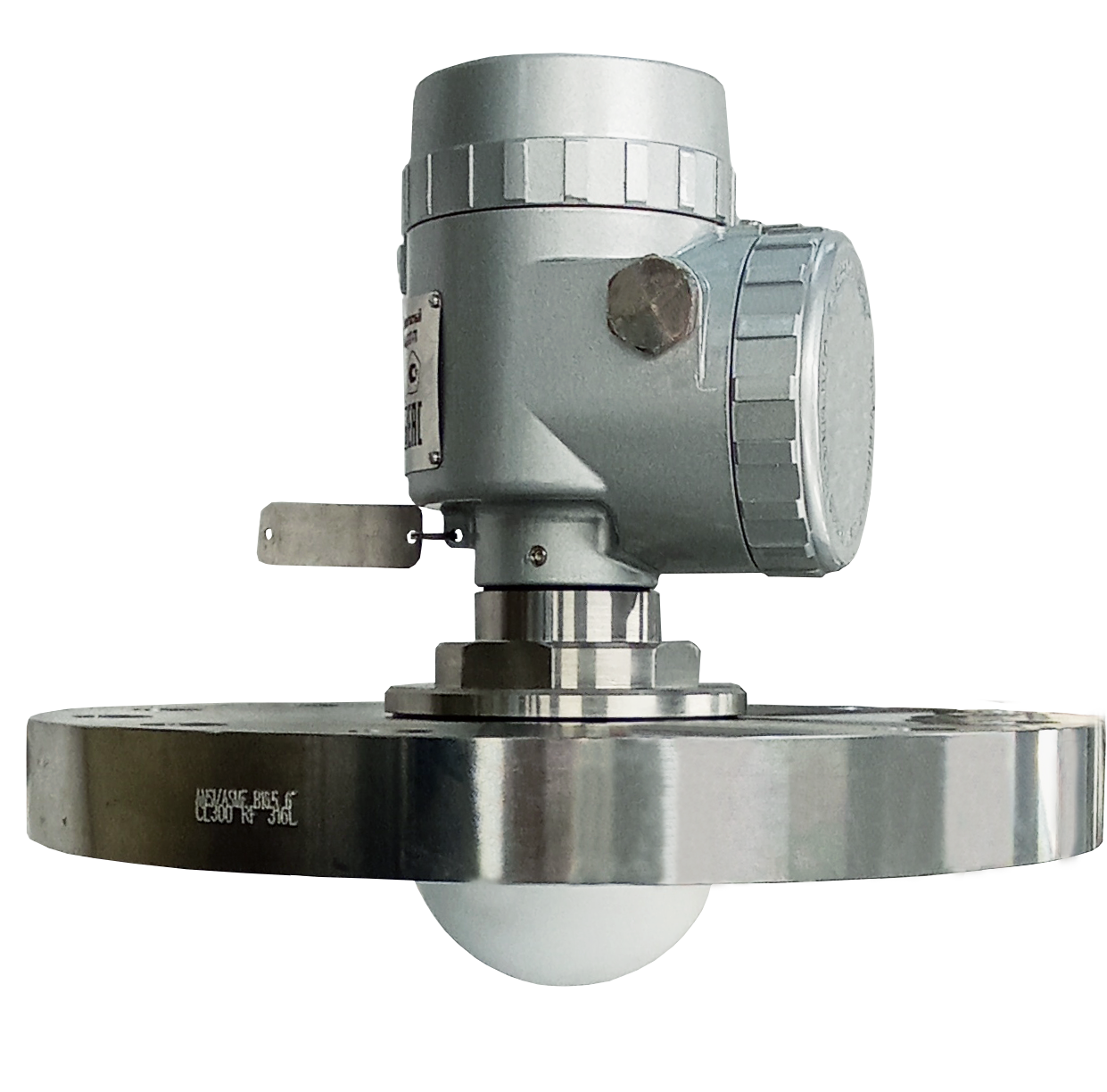

Преобразователь уровня радиоволновый бесконтактный ТЭК-РБУ
Назначение
Предназначены для непрерывного измерения уровня жидкостей, как нейтральных, так и химически агрессивных, взрывоопасных и высоковязких, а также сжиженных газов, гранулированных и сыпучих материалов.
Измерение уровня раздела двух жидких сред.
Уровнемеры ТЭК-РБУ обеспечивают стабильное и надежное измерение уровня и рекомендованы к применению в следующих неблагоприятных условиях:
- Агрессивная среда;
- Высокое пенообразование;
- Активное испарение;
- Высокая запыленность;
- Высокая температура и давление;
- Повышенная вибрация;
- Нестабильные параметры измеряемой среды;
- Сложные рельефы поверхности сыпучих продуктов;
- Наличие статичных и динамичных механических конструкций в резервуаре.
Подходит для измерения уровня щелочей и кислот (включая серную, соляную, азотную, плавиковую), нефти и мазута, бензина и дизельного топлива, авиационного керосина.
А так же шлама, пульпы, руды и угля, угольной пыли, карбамида, цемента, щебня, зерна, комбикорма и других жидких и сыпучих сред.
Принцип действия
Антенная система уровнемера передает высокочастотный радиолокационный сигнал с частотой излучения 76-81 ГГц или 120-140 ГГц (в зависимости от исполнения уровнемера) в направлении поверхности измеряемой среды. Излучаемый сигнал отражается от поверхности и принимается антенной в виде эхо-сигнала. Электроника уровнемера с помощью специальных алгоритмов анализа и оценки отраженных сигналов с высокой надежностью отличает полезный эхосигнал от множества ложных отраженных сигналов. Временная разница между излучаемым и принимаемым сигналом пропорциональна расстоянию до поверхности среды.
Измеренная величина преобразуется в значение уровня контролируемой среды, выдает соответствующий выходной сигнал и отображается на встроенном дисплее. В зависимости от настроек на ЖК-индикатор могут выводиться следующие параметры:
вычисленный уровень измеряемой среды,
вычисленный объём измеряемой среды,
процентное заполнение объёма резервуара,
значение силы постоянного тока в диапазоне от 4 до 20 мА, пропорционально изменяющийся в соответствии с изменением измеряемого уровня.
Калибровка рабочего диапазона измерения может выполняться без заполнения или опорожнения емкости, что значительно упрощает процесс ввода уровнемера в эксплуатацию.
Область применения: производство строительных материалов, металлургическая, целлюлозно-бумажная, деревообрабатывающая промышленность.
предприятия нефтехимической промышленности;
предприятия пищевой промышленности;
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- Узкая диаграмма направленности при компактных габаритах уровнемера
- Полноценная память помех (исключение ложных статичных отражений)
- Ступенчатый порог обнаружения помех
- Автоматический анализ и выбор полезного отражения
- Высокая точность измерений
- Возможность работы в условиях движущейся мешалки
- Высокая чувствительность обеспечивает надежное измерение при колебаниях жидкости
- Простое и интуитивно понятное ПО
- Обновление показаний менее 2 секунд
